爐前碳硅分析儀使用中幾點(diǎn)注意事項(xiàng)

     爐前碳硅分析儀（爐前鐵水分析儀）是鑄造行業(yè)中鐵水在線快速分析碳硅的設(shè)備，替代常規(guī)分析儀器不能滿足爐前快速分析的時(shí)間要求，對(duì)鑄造生產(chǎn)的質(zhì)量控制起相當(dāng)大的作用。爐前鐵水分析儀的優(yōu)點(diǎn)是快速分析、使用方便快捷，在爐前準(zhǔn)確控制鑄鐵的質(zhì)量，節(jié)約時(shí)間、節(jié)省人力。為了正確使用，下面介紹幾點(diǎn)使用中的注意事項(xiàng)：

1、檢測(cè)材料：爐前碳硅分析儀用于現(xiàn)場(chǎng)灰鐵、瑪鐵、球鐵、蠕鐵等原鐵水中碳當(dāng)量、碳含量、硅含量、澆樣溫度TM、液相線溫度TL、固相線溫度TS等的測(cè)量，切記，不能用于鋼水測(cè)量哦。廢鋼、回爐料、廢鐵屑還要甄別鐵屑中的雜質(zhì)成份，三者都不能添加過(guò)度，否則儀器檢測(cè)數(shù)據(jù)欠佳甚至無(wú)法檢測(cè)。

2、樣杯選用：碳當(dāng)量低于4.3可以選用定碳圓杯，碳當(dāng)量3.8~4.8建議用定碳方杯，碳當(dāng)量大于4.8需要定制樣杯。澆樣杯安裝到樣杯底座上時(shí)應(yīng)檢查一下里面的黑色顆粒有無(wú)明顯掉落的現(xiàn)象，如果有的，則該樣杯不可用，鐵水澆入澆樣杯中不要太滿，離樣杯上沿口2mm即可，否則溢出的鐵水會(huì)損壞樣杯底座，并造成檢測(cè)誤差，測(cè)量完成后，應(yīng)馬上從樣杯座上取下熱的樣杯，否則樣杯會(huì)導(dǎo)熱將樣杯底座燙壞。

3、檢測(cè)時(shí)爐子內(nèi)應(yīng)先去渣，保證鐵水清潔。若天氣較冷，盛鐵水的勺子要預(yù)先在爐子里加一下溫，否則鐵水在取樣勺中會(huì)降溫太快。

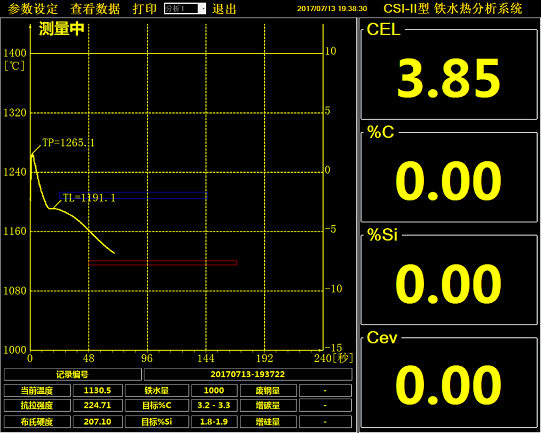

4、儀器檢測(cè)：一定要確保澆入樣杯中的鐵水溫度（即澆樣溫度，儀器檢測(cè)界面上的最大溫度TP）在1280℃-1350℃，不能超過(guò)1370℃，否則會(huì)燒壞定碳杯（方杯、圓杯、澆注杯）。注意，這個(gè)最大溫度不是用測(cè)溫儀測(cè)量爐子中鐵水的溫度，爐子中鐵水的溫度應(yīng)該大于這個(gè)最大溫度100℃或者以上，因?yàn)殍F水在用取樣勺舀出過(guò)程中會(huì)降溫。爐前碳硅分析儀檢測(cè)操作熟練后，你也可以根據(jù)鐵水的碳含量適當(dāng)調(diào)整澆樣溫度，原則是：澆樣溫度大于初晶溫度（圖中TL）20度以上；碳含量高，初晶溫度低；碳含量低，初晶溫度高。
